Motorized Linear Stages, VCDS-051-089-01 Series




Videos of Motorized Linear Stages:

Low Cost MULTI-AXIS Motorized Linear Stages Two-axis Voice Coil Motor Stage by MOTICONT SINGLE-AXIS Positioning Linear Motor Stage by MOTICONT

Motorized Linear Stages Catalog in PDF Datasheet in PDF



Voice Coil Driven Stage - VCDS-051-089-01-01


Voice Coil Driven Stage - VCDS-051-089-01-01

  • Range of Motion: 2.20” (55.9 mm)
  • Positioning Resolution: 1 micron
  • Continuous Force: 6.0 lb (26.7 N)
  • Intermittent Force: 19 lbs (84.3 N) at 10% duty cycle
  • Optional Return Spring
  • Linear Ball Bearing
  • Quadrature Optical Encoder with Differential Outputs
  • Built-in Home Switch
  • VCDS-051-089-01-01

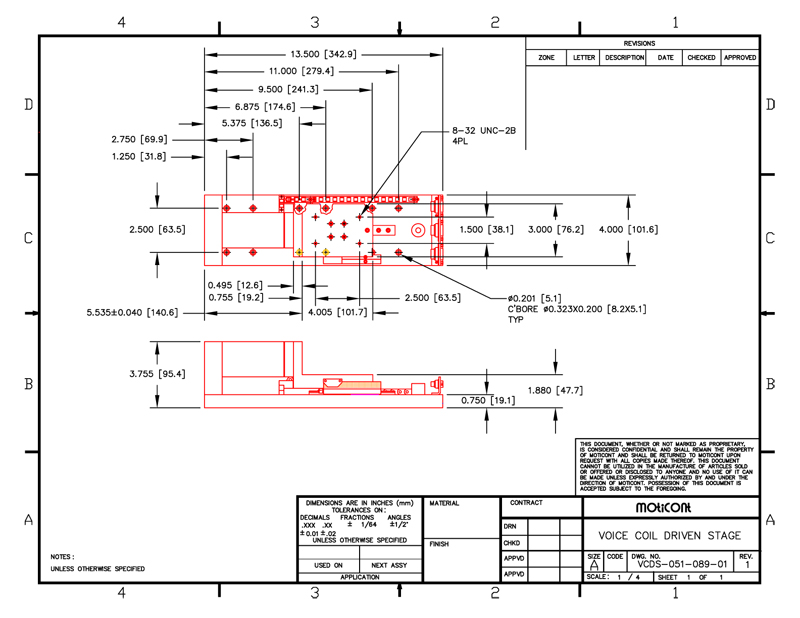

    Drawing quick view Mechanical Drawing
    Datasheet in PDF Datasheet in PDF

    Voice Coil Driven Stage - VCDS-051-089-01-13


    Voice Coil Driven Stage - VCDS-051-089-01-13

  • Range of Motion: 2.20” (55.9 mm)
  • Positioning Resolution: 12.7 microns
  • Continuous Force: 6.0 lb (26.7 N)
  • Intermittent Force: 19 lbs (84.3 N) at 10% duty cycle
  • Optional Return Spring
  • Linear Ball Bearing
  • Quadrature Optical Encoder with Differential Outputs
  • Built-in Home Switch
  • VCDS-051-089-01-13
    Drawing quick view Mechanical Drawing
    Datasheet in PDF Datasheet in PDF

    Voice Coil Driven Stage - VCDS-051-089-01-26



    Voice Coil Driven Stage - VCDS-051-089-01-26

  • Range of Motion: 2.20” (55.9 mm)
  • Positioning Resolution: 25.4 microns
  • Continuous Force: 6.0 lb (26.7 N)
  • Intermittent Force: 19 lbs (84.3 N) at 10% duty cycle
  • Optional Return Spring
  • Linear Ball Bearing
  • Quadrature Optical Encoder with Differential Outputs
  • Built-in Home Switch
  • VCDS-051-089-01-26
    Drawing quick view Mechanical Drawing
    Datasheet in PDF Datasheet in PDF

    Voice Coil Driven Stage - VCDS-051-089-01-30



    Voice Coil Driven Stage - VCDS-051-089-01-30

  • Range of Motion: 2.20” (55.9 mm)
  • Positioning Resolution: 29.95 microns
  • Continuous Force: 6.0 lb (26.7 N)
  • Intermittent Force: 19 lbs (84.3 N) at 10% duty cycle
  • Optional Return Spring
  • Linear Ball Bearing
  • Quadrature Optical Encoder with Differential Outputs
  • Built-in Home Switch
  • VCDS-051-089-01-30
    Drawing quick view Mechanical Drawing
    Datasheet in PDF Datasheet in PDF
